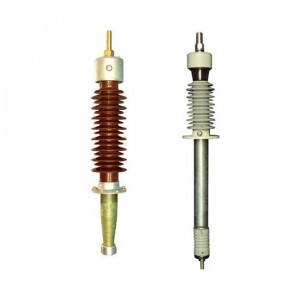

Bucșa de înaltă tensiune se referă la un dispozitiv care permite unuia sau mai multor conductori să treacă prin pereți despărțitori, cum ar fi pereți sau cutii pentru izolație și susținere, și este un dispozitiv important în sistemele de alimentare.În procesul de fabricație, transport și întreținere, bucșele de înaltă tensiune pot avea defecte latente din diverse motive;în timpul funcționării pe termen lung, acestea sunt afectate de efectele câmpului electric și ale încălzirii conductorului, deteriorările mecanice și coroziunea chimică și condițiile atmosferice.Vor apărea și defecte treptat.
Bucșele de înaltă tensiune sunt utilizate în principal pentru izolarea pământului a liniilor de intrare și de ieșire ale echipamentelor de alimentare, cum ar fi transformatoare, reactoare și întrerupătoare de circuit și circuite de înaltă tensiune care trec prin pereți.Există trei tipuri de bucșe de înaltă tensiune: bucșă dielectrică unică, bucșă dielectrică compozită și bucșă capacitivă.Izolația principală a bucșei capacitive este compusă dintr-un banc de condensatori în serie cilindric coaxial format din înfășurarea materialelor izolatoare stratificate și electrozi metalici din folie alternativ pe tija conductoare.În funcție de diferite materiale izolante, acesta este împărțit în hârtie gumată și bucșă capacitivă de hârtie unsă.Bucșele de înaltă tensiune a transformatorului de 110 kV și mai sus sunt de obicei ulei-hârtietip condensator;Este compus din terminale de cablare, dulap de depozitare a uleiului, manșon superior din porțelan, manșon inferior din porțelan, miez de condensator, tijă de ghidare, ulei izolator, flanșă și bilă de presiune.
În timpul funcționării bucșei de înaltă tensiune, izolația principală trebuie să reziste la tensiune înaltă, iar partea conducătoare trebuie să suporte un curent mare.Principalele defecțiuni sunt conectarea slabă a conectorilor electrici interni și externi, umezeala și deteriorarea izolației bucșei, lipsa uleiului în bucșă, descărcarea parțială a miezului condensatorului și descărcarea ecranului de capăt la masă etc.
Bucșa transformatorului este un dispozitiv de ieșire care conduce firul de înaltă tensiune al înfășurării transformatorului în exteriorul rezervorului de ulei și servește ca suport pentru piesă conducătoare și izolație la pământ.În timpul funcționării transformatorului, curentul de sarcină trece mult timp, iar curentul de scurtcircuit trece atunci când apare un scurtcircuit în afara transformatorului.
Prin urmare, bucșa transformatorului are următoarele cerințe:
Trebuie să aibă rezistență electrică specificată și rezistență mecanică suficientă;
Trebuie sa aiba stabilitate termica buna si sa poata rezista la supraincalzire instantanee atunci cand este scurtcircuitat;mică în formă, mică în masă și bună în performanță de etanșare.
Clasificare
Bucsele de înaltă tensiune pot fi împărțite în bucșe umplute cu ulei și bucșe capacitive.
Cablulhârtieîn bucșa umplută cu ulei este similară cu placa de egalizare din bucșa capacitivă.Miezul condensatorului din bucșa capacitivă este o serie de condensatoare cilindrice coaxiale, iar în bucșa umplută cu ulei, constanta dielectrică a hârtiei izolatoare este mai mare decât cea a uleiului, ceea ce poate reduce intensitatea câmpului acolo.
Bucsele umplute cu ulei pot fi împărțite în bucșe cu un singur spațiu de ulei și bucșe cu mai multe goluri de ulei, iar bucșele capacitive pot fi împărțite în bucșe de hârtie gumată și unsă.
Manșoanele sunt utilizate atunci când conductorii purtători de curent trebuie să treacă prin carcase metalice sau pereți la potențial diferit.În funcție de această ocazie aplicabilă, bucșele pot fi împărțite în bucșe de transformator, bucșe pentru întrerupătoare sau aparate electrice combinate și bucșe de perete.Pentru acest aranjament de electrozi „plug-in”, câmpul electric este foarte concentrat la marginea electrodului exterior (cum ar fi flanșa mijlocie a bucșei), unde deseori începe descărcarea.
Utilizarea și caracteristicile carcasei
Bucsele de înaltă tensiune sunt folosite pentru ca conductorii de înaltă tensiune să treacă prin pereții despărțitori cu potențiale diferite (cum ar fi pereții și carcasele metalice ale echipamentelor electrice) pentru izolare și sprijin.Datorită distribuției neuniforme a câmpului electric în bucșă, în special a câmpului electric concentrat la marginea flanșei mijlocii, este ușor să provoace descărcarea de alunecare a suprafeței.Structura de izolație internă a bucșei cu nivel de tensiune mai mare este mai complexă, folosind adesea materiale izolatoare combinate și există probleme precum descărcarea parțială.Prin urmare, testarea și inspecția carcasei trebuie consolidate.
